Dachsparrenquerschnitte für Einfeldträger

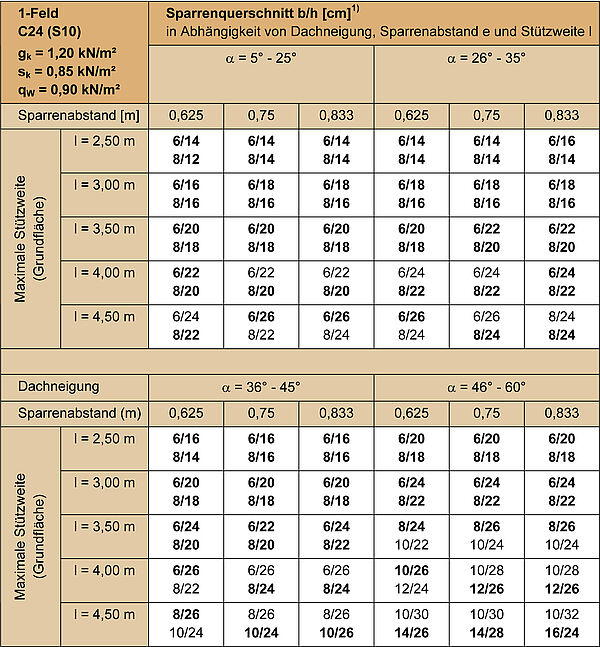

Dachsparrenquerschnitte, C24 (S10), Einfeldträger, sk = 0,85 kN/m² für NKL 1 und 2 bei KLED mittel

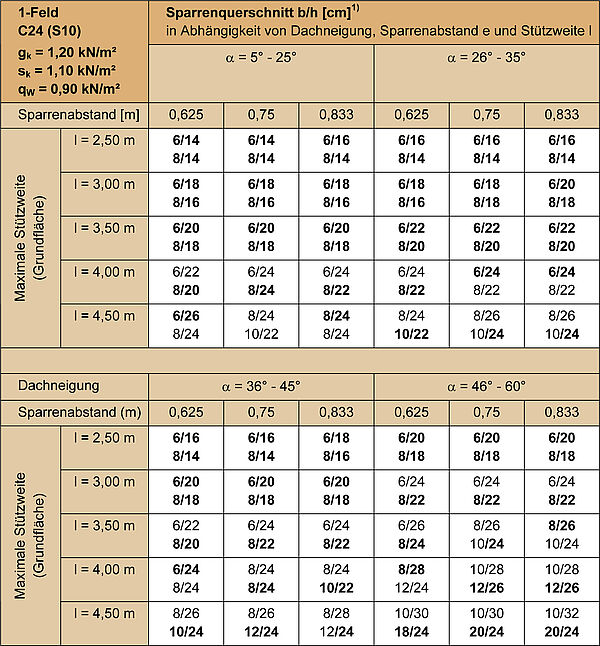

Dachsparrenquerschnitte, C24 (S10), Einfeldträger, sk = 1,10 kN/m² für NKL 1 und 2 bei KLED mittel



Fußnoten der Tabellen Einfeldträger

1)fett = Vorzugsquerschnitt  KVH® oder Duobalken®, Triobalken®

Einwirkungen:

gk: charakteristische ständige Einwirkung (Eigengewicht) gem. DIN 1055-1: 2002-06

sk: charakteristischer Wert der Schneelast auf dem Boden gem. DIN 1055-5: 2005-07

qW: Geschwindigkeitsdruck gem. DIN 1055-4: 2005-03

(qW = 0,9 kN/m2 entspricht Windzone 2 bis h = 10 m über Gelände)
