Stützenquerschnitte

Es gelten die Festigkeitskennwerte der EN 338. In die Berechnung von λ_rel geht E-Moduls E_0,05 ein. Der Wert für Nadelholz ist mit 7.400 N/mm² in Tab. 1 festgelegt. Grundsätzlich wird dieser Wert aus dem E-Modul E_0,mean ermittelt (E_0,05 = 0,67 · E_0,mean). Wird dieser Ansatz auf Duobalken^® und Triobalken^® übertragen, ergibt sich mit einem E-Modul von 11.600 ein E_0,05 = 11600 · 0,67 = 7.772 N/mm². Dies wirkt sich positiv auf Tragfähigkeit von Druckstäben aus Duobalken^® und Triobalken^® gegenüber von KVH. Allerdings bewegt sich je nach Situation (Knicklänge / Querschnitt) die Steigerung zwischen 2,05 bis 4,93 %. Ein einheitlicher Erhöhungsfaktor bei Austausch von KVH gegen Duobalken^® und Triobalken^® ist daher nicht möglich. Es kann somit entweder die Erhöhungsmöglichkeit bei Einsatz von Duobalken^® und Triobalken^® vernachlässigt, oder die in der Tabelle getrennt für KVH^® und Duobalken^® / Triobalken^® ausgewiesenen Tragfähigkeitswerte verwendet werden.



Die Bemessungswerte sind für Knicken um die schwache (maßgebende) Achse für eine Lasteinwirkungsdauer mittel (Wohn- / Bürobereich) in Nutzungsklasse 1 und 2 berechnet. Daraus folgt

- Modifikationsbeiwert  k_mod = 0,8

- Teilsicherheitsbeiwert Vollholz/Balkenschichtholz  γ_M = 1,3

Die Tabellierung macht folgende vereinfachten Ansätze erforderlich:

- Teilsicherheitsbeiwert auf der Lastseite:  γ_{G =} γ_Q  =  1,5

- Kombinationsbeiwert ψ₀ = 1,0

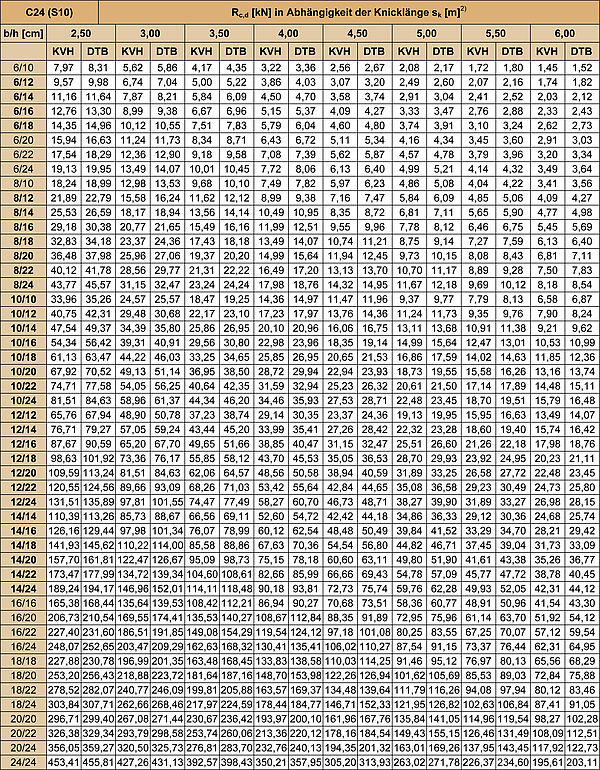

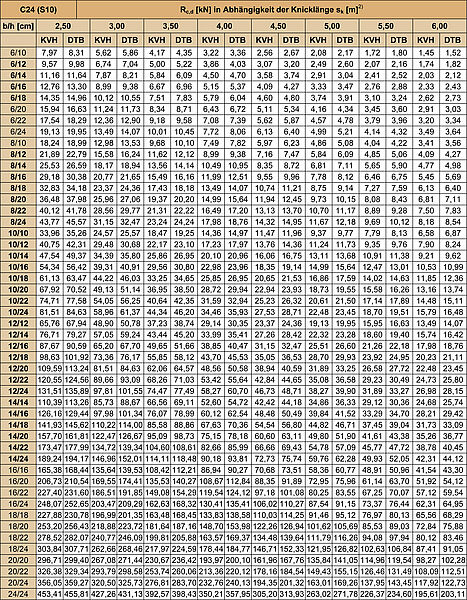

Bemessungswerte der Tragfähigkeit R_c,d von einteiligen Stützen aus der Festigkeitsklasse C24 (S10), beidseitig gelenkig gelagert¹⁾ für NKL 1 und 2 bei KLED mittel

- KVH = Konstruktionsvollholz KVH^®

-  Vorzugsquerschnitte KVH^® sind fett gedruckt

- DTB = Duobalken^® / Triobalken^®
