Dachsparrenquerschnitte für Zweifeldträger

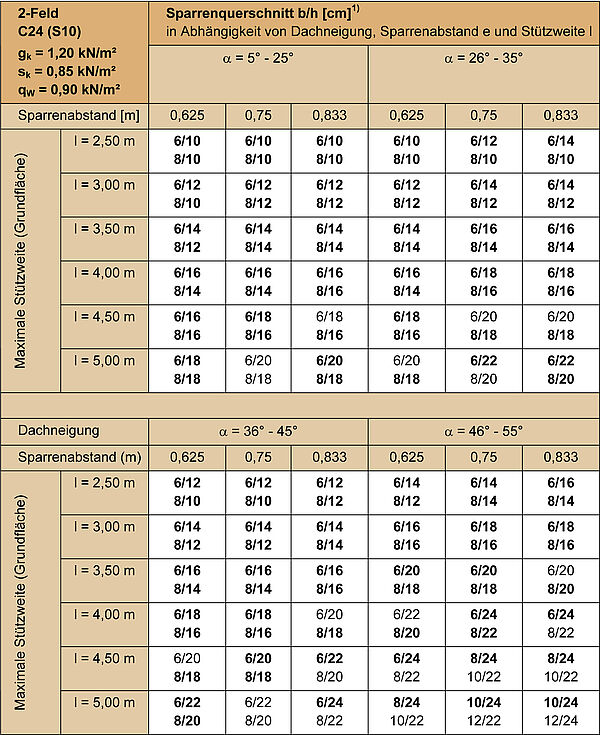

Dachsparrenquerschnitte, C24 (S10), Zweifeldträger, s_k = 0,85 kN/m² für NKL 1 und 2 bei KLED mittel

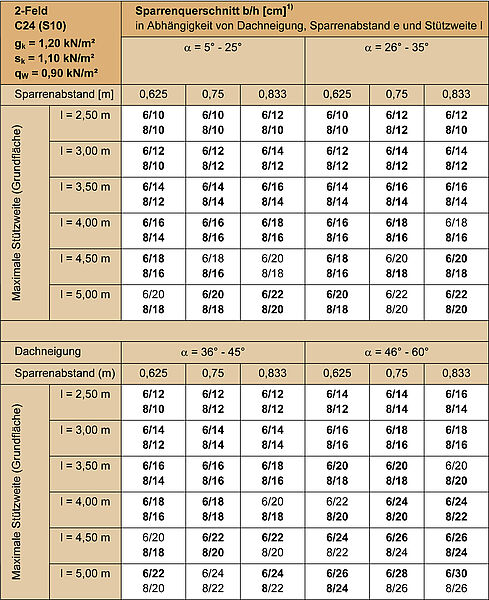

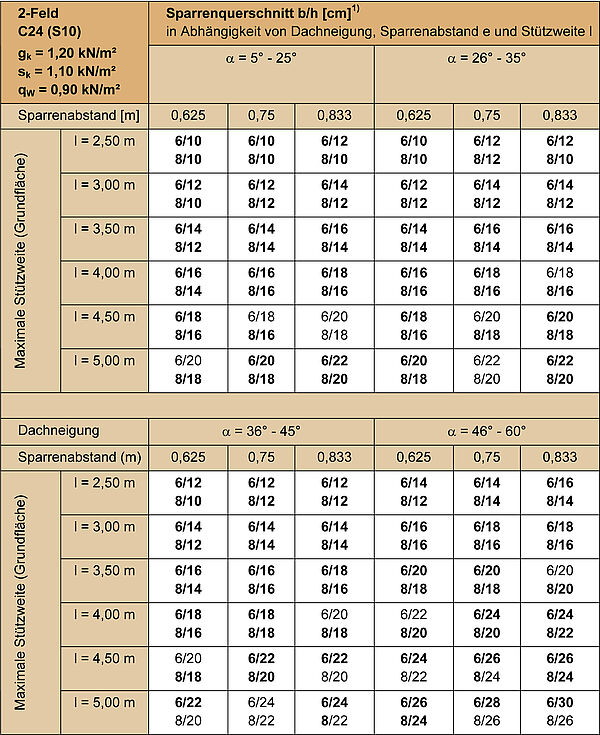

Dachsparrenquerschnitte, C24 (S10), Zweifeldträger, s_k = 1,10 kN/m² für NKL 1 und 2 bei KLED mittel

Fußnoten der Tabellen Zweifeldträger

¹⁾ fett = Vorzugsquerschnitt  KVH^® oder Balkenschichtholz (Duobalken^®, Triobalken^®)

Einwirkungen:

g_k: charakteristische ständige Einwirkung (Eigengewicht) gem. DIN EN 1991-1-1

s_k: charakteristischer Wert der Schneelast auf dem Boden gem. DIN DIN EN 1991-1-4

q_W: Geschwindigkeitsdruck gem. DIN EN 1991-1-5

(q_W = 0,9 kN/m² entspricht Windzone 2 bis h = 10 m über Gelände)
